Kas yra rutulinis varžtas

Šiuolaikinėse pramonės automatikos ir tiksliosiose mašinose,rutuliniai varžtaiyra pagrindiniai komponentai, užtikrinantys didelio{0}}tikslumo, didelio-efektyvumo linijinį judėjimą. Pagrindinių žinių apie rutulinius varžtus supratimas yra labai svarbus inžineriniam projektavimui, įrangos parinkimui ir priežiūros valdymui. Šis straipsnis prasidės rutulinių varžtų istorija ir išsamiai supažindins su jų apibrėžimu, struktūra, veikimo principu ir tipais.

Prieš XIX a

Ankstyviausiose varžtų konstrukcijose buvo panaudota varžto ir veržlės sąveika, kad sukamasis judesys būtų paverstas linijiniu. Tačiau šie tradiciniai slankiojantys sraigtai naudojo tiesioginį metalo-su -metalą kontaktą, todėl buvo didelė trintis, mažas efektyvumas ir didelis susidėvėjimas, o tai ilgai trukdė plėtoti tikslią transmisiją.

19 amžiaus pabaiga

Rutulinių guolių išradimas XIX amžiaus pabaigoje sukėlė revoliuciją mechaninėje pramonėje. Inžinieriai pradėjo svarstyti: ar į varžto konstrukciją galima įvesti rutulius, kad būtų sumažinta trintis ir padidintas efektyvumas? Ši idėja padėjo teorinį pagrindą vėlesniems rutuliniams varžtams.

XX amžiaus pradžia

Pirmąjį tikrai modernų rutulinį varžtą XX amžiaus pradžioje suprojektavo ir įdiegė vokiečių inžinierius Rudolphas Gnutti. Jis įdėjo rutulius tarp varžto ir veržlės griovelių, leidžiančių perduoti riedant, o ne slysti, o tai žymiai pagerino lygumą ir efektyvumą.

1940s

Dėl savo gebėjimo užtikrinti labai tikslų ir patikimą linijinį judėjimą, rutuliniai varžtai Antrojo pasaulinio karo metais buvo plačiai naudojami karinėje įrangoje, pavyzdžiui, orlaivių valdymo sistemose ir tankų mechanizmuose.

1950s–1980s

Po karo rutuliniai sraigtai greitai išplito iš karinės paskirties į civilinę pramonę. Tikslaus apdirbimo, terminio apdorojimo ir medžiagų mokslo pažanga leido rutuliniams varžtams turėti didesnę apkrovą, didesnį tikslumą ir ilgesnį tarnavimo laiką.

1990-ieji iki dabar

Didėjant miniatiūrinių, didelio{0}}tikslumo komponentų paklausai tokiose pramonės šakose kaip elektronika, medicinos prietaisai ir kosmosas, atsirado miniatiūriniai rutuliniai varžtai, užtikrinantys tikslų judėjimą itin ribotose erdvėse.

XXI amžius

Sparčiai tobulėjant CNC sistemoms, servo varikliams ir automatizuotai gamybai, rutuliniai varžtai tapo giliai integruoti su elektroninėmis valdymo sistemomis. Šiandien jie yra pagrindiniai komponentai pažangiose gamybos srityse, tokiose kaip CNC staklės, robotai, 3D spausdintuvai ir puslaidininkinė įranga.

Rutulinio sraigto apibrėžimas

Rutulinis sraigtas yra mechaninis komponentas, efektyviai paverčiantis sukamąjį judesį į linijinį judesį, naudojant cirkuliuojančius rutulius, besisukančius tarp varžto veleno ir veržlės. Dėl mažos-trinties charakteristikų jis plačiai naudojamas tiksliosiose mašinose ir automatikos įrangoje.

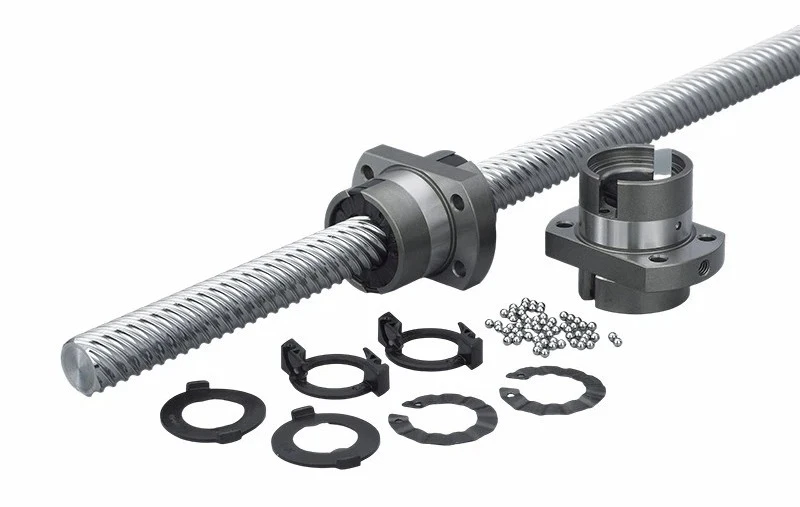

Rutulinio varžto komponentai yra tokie:
• Sraigtinis velenas:Pagrindinis komponentas, perduodantis sukamąjį judesį.
• Rutulinė veržlė:Sudėtyje yra cirkuliuojančių kamuoliukų, užtikrinančių sklandų linijinį judėjimą.
• Kamuoliai:Susukite veržlės ir varžto veleno sriegius, sumažindami trintį.
• Recirkuliacijos mechanizmas:Užtikrina, kad rutuliukai cirkuliuotų veržlėje, suteikdami galimybę laisvai judėti-.
• Valytuvas ir sandarinimo įtaisas:Apsaugo nuo dulkių ir priemaišų patekimo, užtikrinant ilgalaikį{0}}sklandų veikimą.

Kai sraigtas arba veržlė sukasi, rutuliukai rieda išilgai veržlės vidinių sriegių griovelių, žymiai sumažindami trintį. Kamuoliukai keliauja ištisiniu grįžimo keliu, cirkuliuodami atgal į pradinį tašką, užtikrindami sklandų ir tikslų tiesinį judėjimą. Judėjimo kryptis priklauso nuo varžto sukimosi krypties.

Rutuliniai sraigtai gali būti skirstomi į įvairius tipus pagal jų cirkuliacijos metodą, kurių kiekvienas turi skirtingas charakteristikas ir pritaikymą:

Tiek švininiai, tiek rutuliniai sraigtai sukimosi judesį paverčia linijiniu, tačiau jie veikia labai skirtingais principais. Švininiai sraigtai užtikrina linijinį judėjimą per tiesioginį slydimo kontaktą tarp sriegių, o rutuliniai sraigtai perduoda jėgą per cirkuliacinį rutulių judesį tarp varžto ir veržlės. Tai yra pagrindinis jų skirtumas, todėl jie skiriasi įvairiomis pagrindinėmis veikimo charakteristikomis.

Rutulinių varžtų istorijos, apibrėžimo, struktūros, veikimo principo ir klasifikacijos supratimas padeda inžinieriams ir perkantiems darbuotojams priimti labiau pagrįstus sprendimus renkantis linijinio judėjimo komponentus. Palyginti su tradiciniais trapeciniais švininiais varžtais, rutuliniai varžtai pasižymi didesniu efektyvumu, didesniu tikslumu, ilgesniu tarnavimo laiku ir žymiai sumažina energijos sąnaudas, todėl jie plačiai naudojami šiuolaikinėje didelio tikslumo įrangoje.

Jei jūsų projektui reikalingas didelis tikslumas, didelis efektyvumas ir ilgalaikis{0}}patikimumas, labai svarbu pasirinkti tinkamą rutulinį varžtą. JSM sveikina jussusisiekite su mumisNorėdami gauti daugiau informacijos apie techninius parametrus ar patarimus dėl pasirinkimo, o mes padėsime rasti tinkamiausią rutulinio sraigto sprendimą jūsų įrangai.
